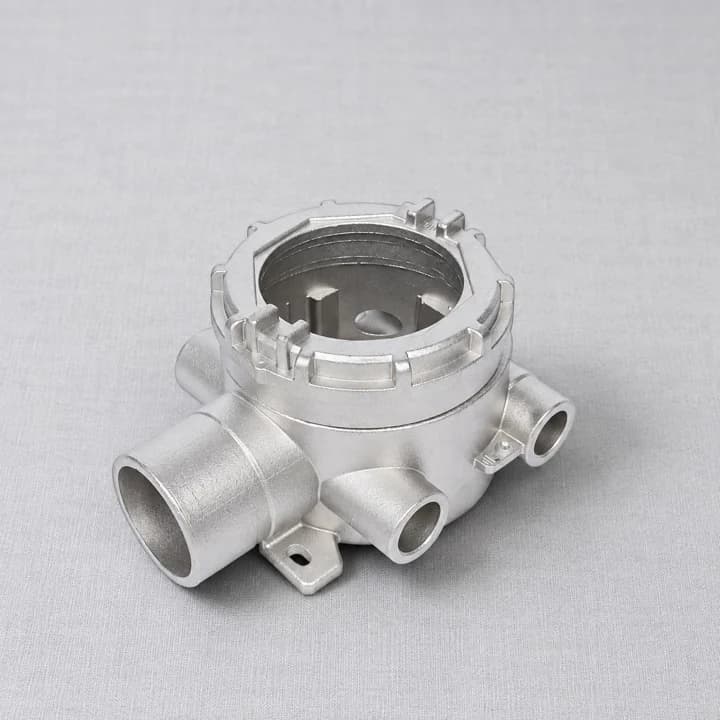

Carcasas multipuerto
Cuerpos circulares con apertura central, puertos laterales y un borde de montaje circundante.
Explore nuestros componentes de fundición
Desde carcasas abiertas hasta soportes de montaje, explore diferentes formas para su pieza personalizada.

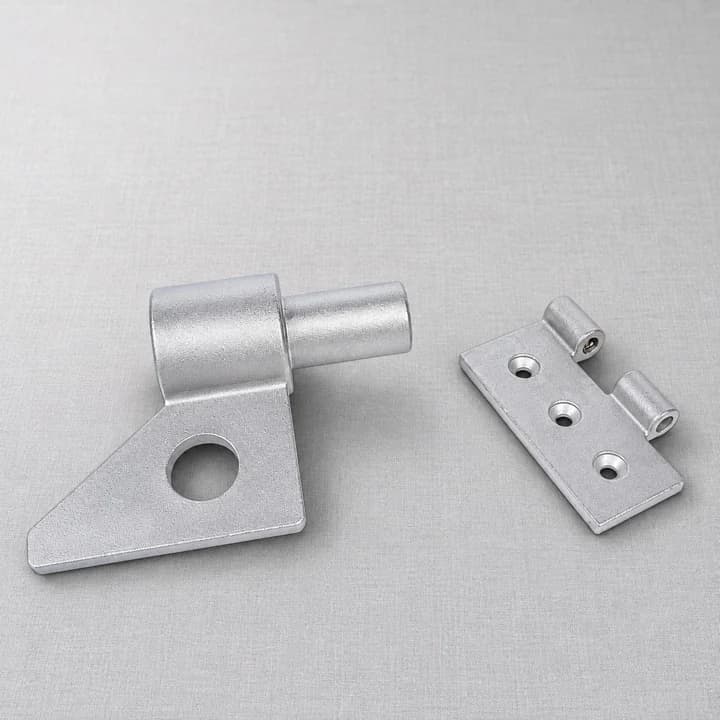

Componentes de bisagra
Bisagras pareadas con hojas de montaje planas, orificios de fijación y junta cilíndrica.

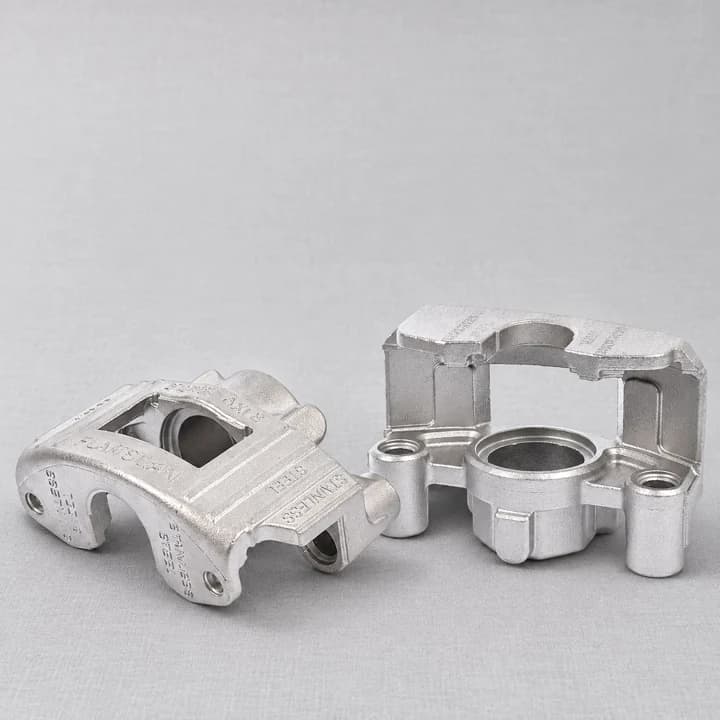

Cuerpos de abrazadera divididos
Formas de abrazadera abiertas con asientos circulares, orejetas elevadas y elementos de conexión.

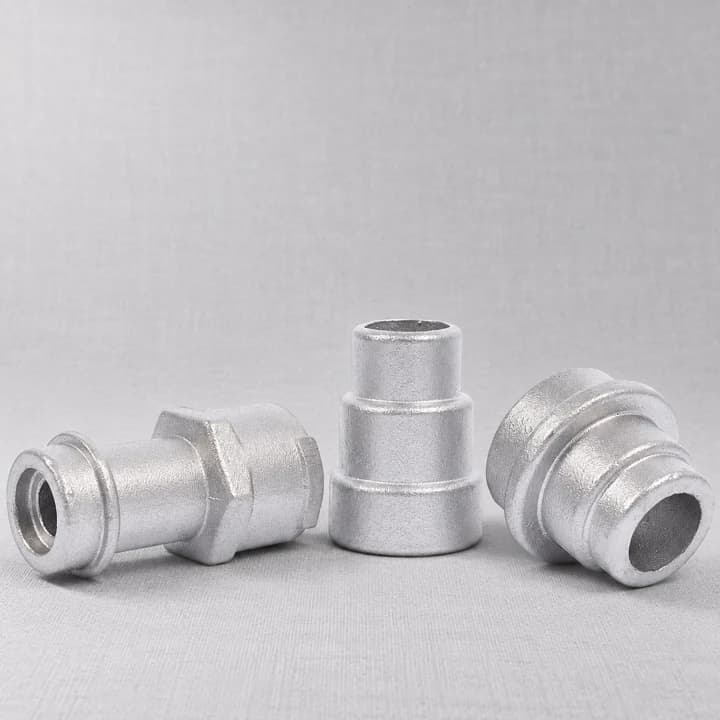

Cuerpos de conectores escalonados
Perfiles tubulares que combinan diámetros escalonados, hombros y aberturas finales.

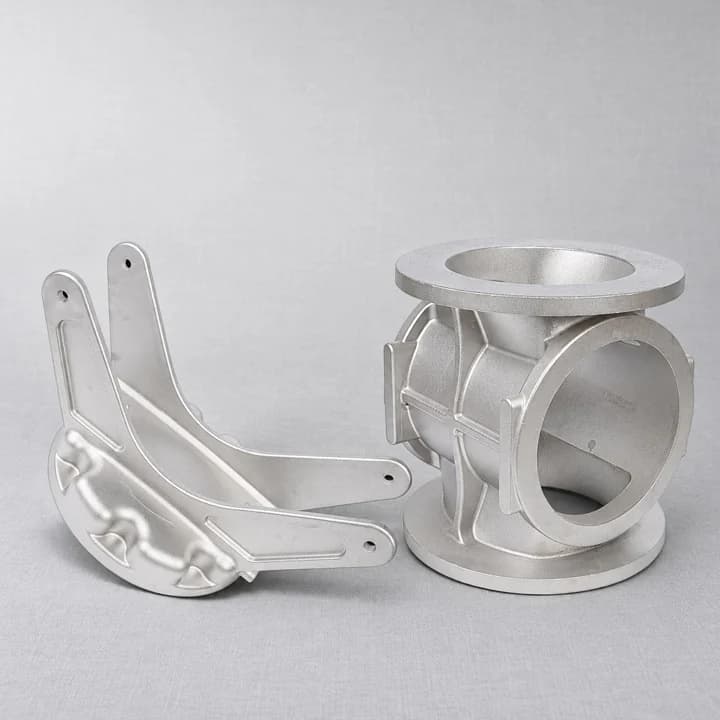

Soportes y carcasas abiertas
Ménsulas de soporte nervadas y cuerpos cilíndricos abiertos con caras de montaje definidas.

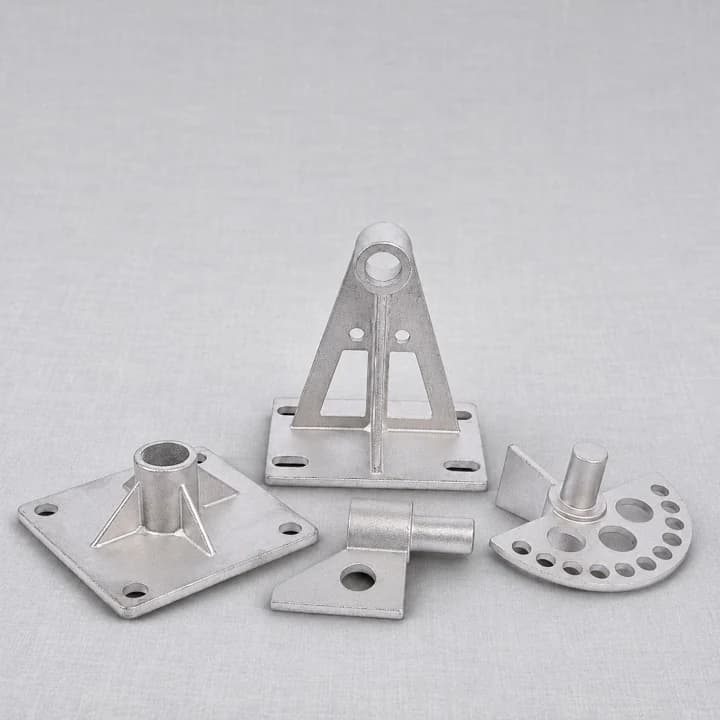

Placas y soportes de montaje
Bases planas, soportes verticales y placas circulares con múltiples posiciones de fijación.

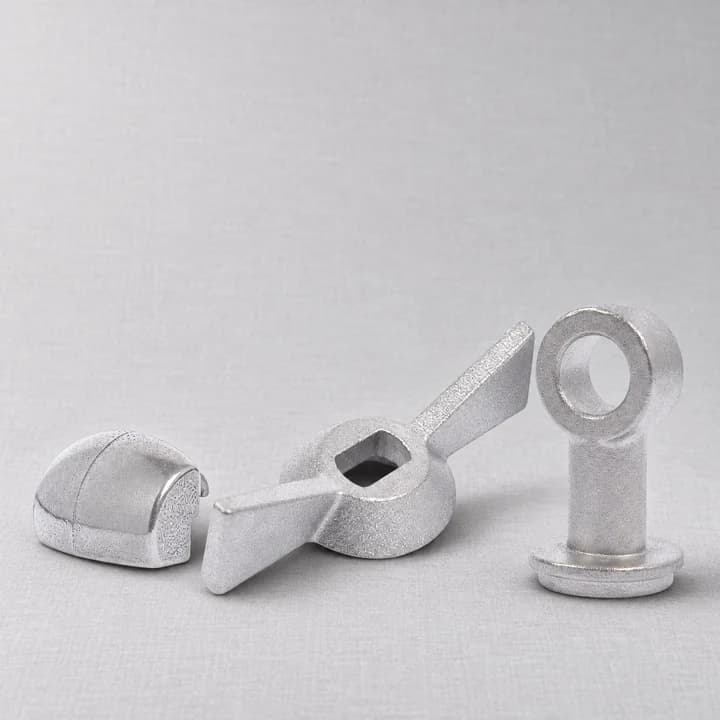

Componentes del extremo del ojo
Extremos en bucle y en forma de ojo unidos a tallos, collares o cuerpos de soporte compactos.

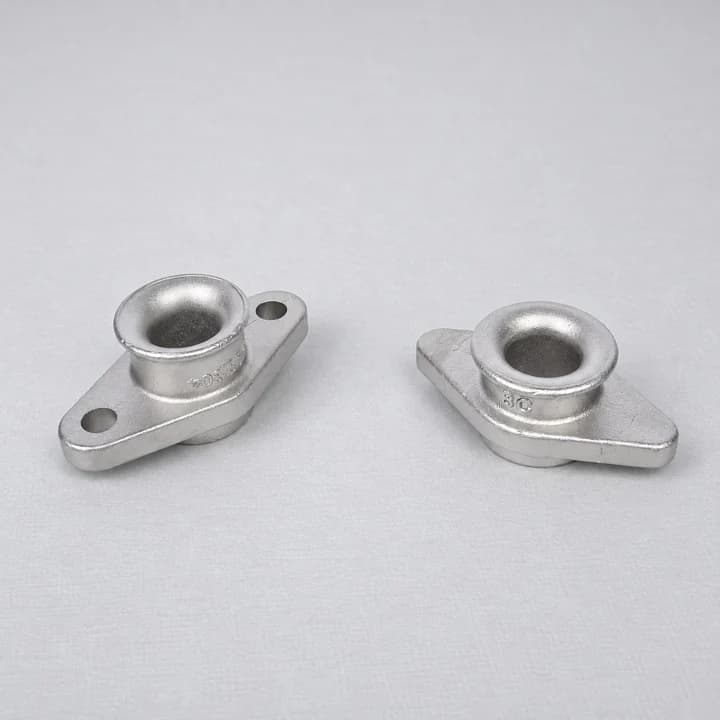

Cuerpos de brida de dos pernos
Aberturas circulares elevadas sobre bases de dos caras con un orificio de fijación en cada extremo.

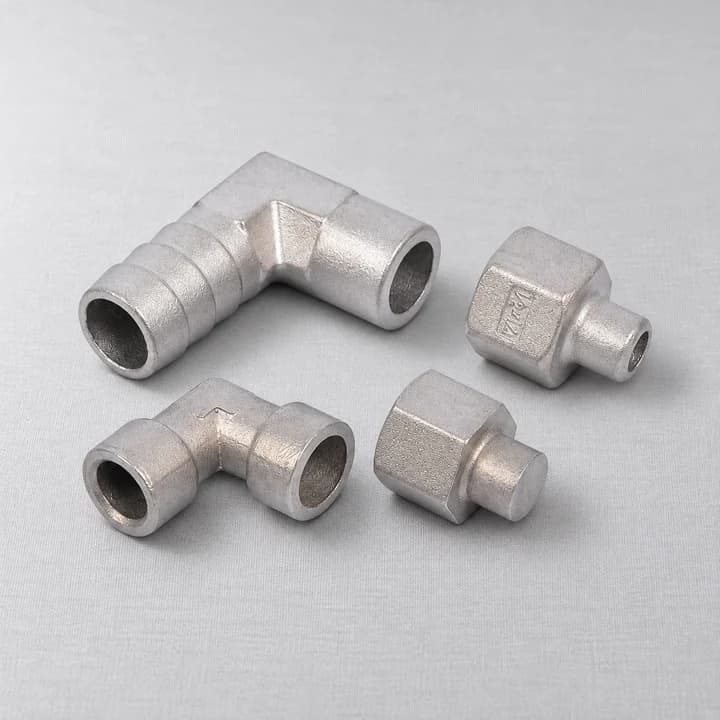

Codos y cuerpos de acoplamiento
Conectores rectos y en ángulo con extremos abiertos y perfiles de cuerpo escalonados.

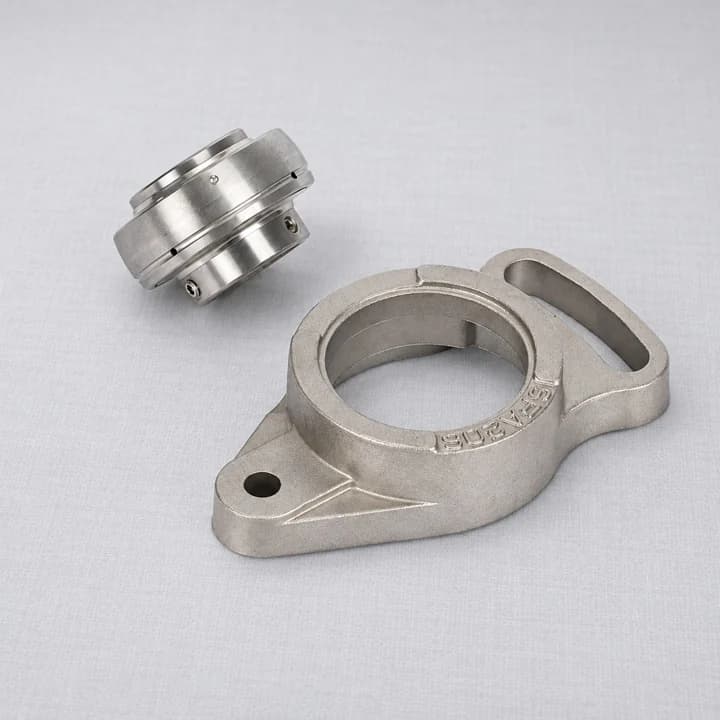

Anillos con bridas
Cuerpos anulares con bridas de montaje anchas y orejas de fijación salientes.

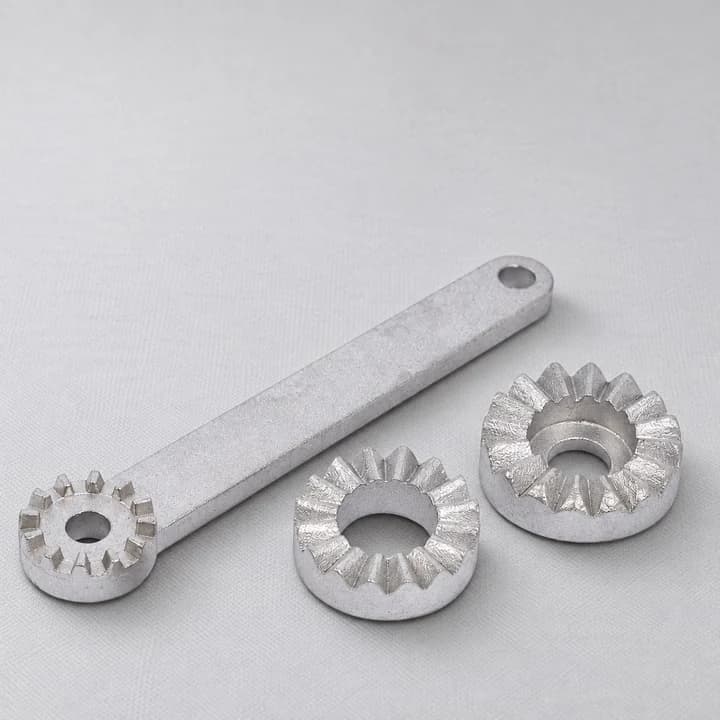

Componentes de ajuste dentados
Caras circulares dentadas y un perfil de brazo a juego para ensamblajes específicos de dibujo.

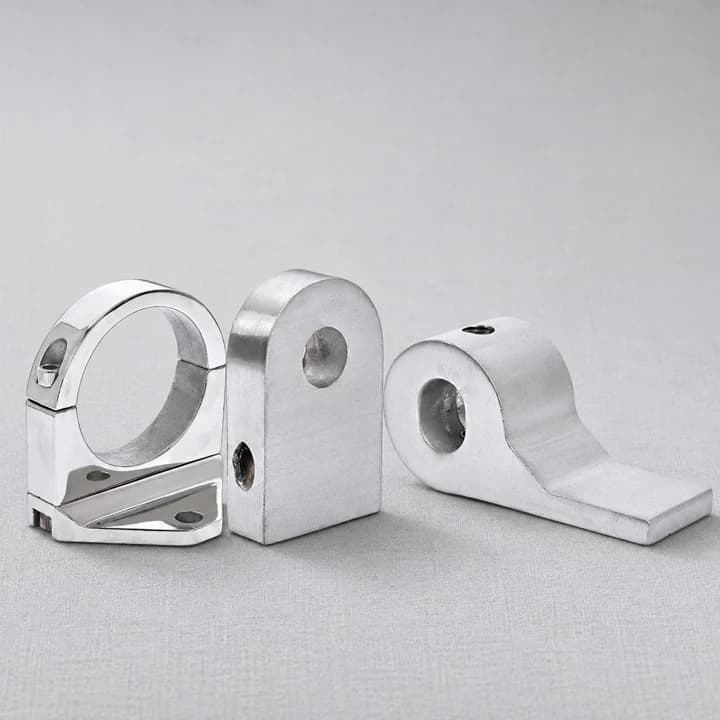

Soportes de montaje de orejetas
Orejas verticales con aberturas circulares y bases reforzadas en varias configuraciones.
Los nombres describen las formas fotografiadas. El material final, las dimensiones, el alcance de fabricación y la idoneidad se comparan con su plano.
Fundir la geometría.
Mecanizar las interfaces.
La fundición a la cera perdida utiliza un patrón de cera desechable y un molde de cerámica para crear el cuerpo de metal. Vale la pena evaluar piezas con nervaduras, protuberancias, perfiles curvos o varias características conectadas.
Para acoplar caras, orificios y roscas que necesitan más trabajo, el mecanizado CNC puede seguir a la fundición. El dibujo determina qué características permanecen como fundidas y cuáles requieren mecanizado.
Explorar fundición y mecanizado →Del patrón de cera al componente metálico
Una ruta típica de fundición a la cera perdida, ilustrada con fotografías de nuestro taller.

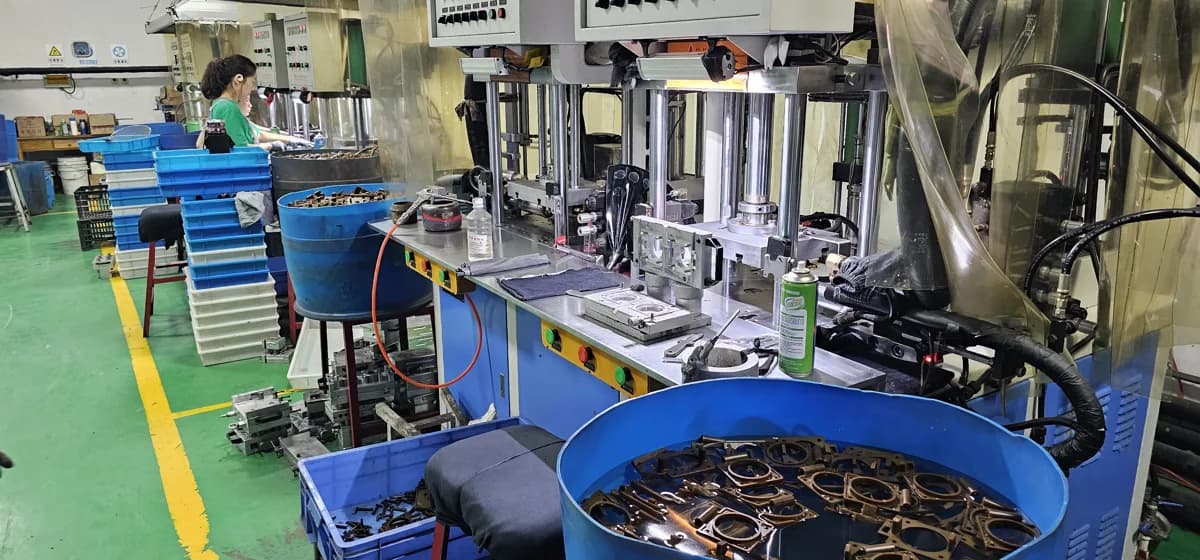

Área de producción de patrones de cera 01Patrones de cera
La geometría acordada del componente se reproduce en cera mediante herramientas. La forma del patrón y las características previstas para el mecanizado posterior se consideran antes de la producción.

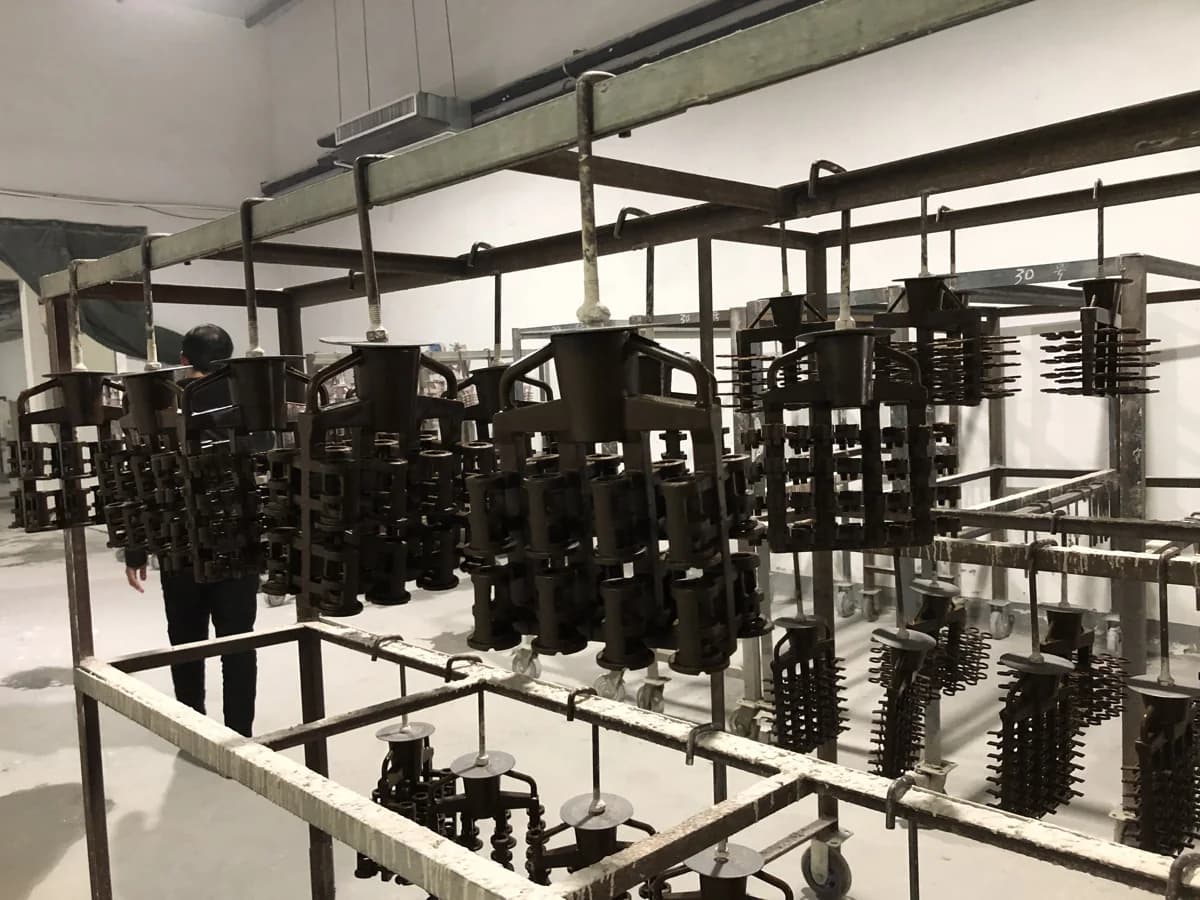

Árboles de patrones en bastidores de taller. 02Montaje del árbol
Los patrones de cera están unidos a un sistema de corredores para formar un árbol. Esto crea los canales a través de los cuales el metal llegará a las cavidades de las piezas individuales.

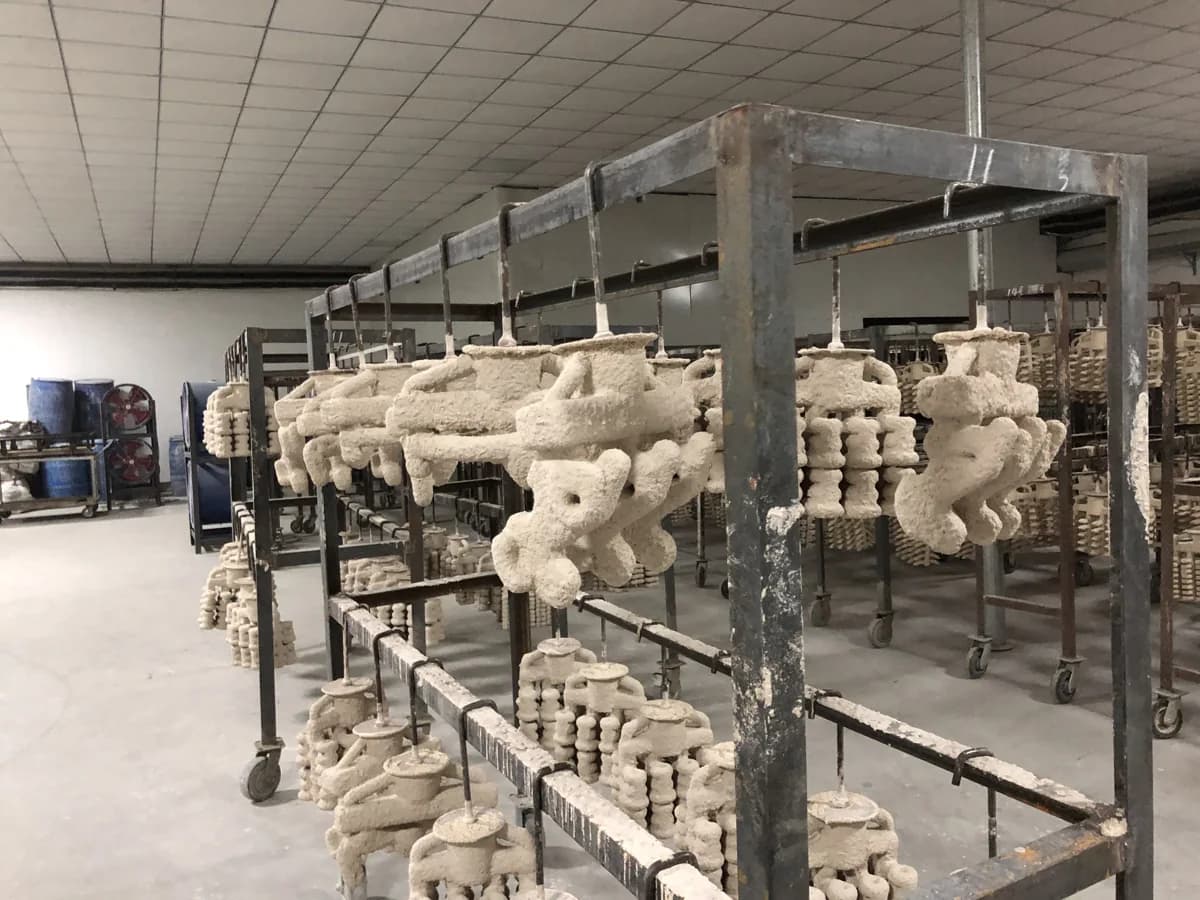

Moldes de conchas de cerámica sobre rejillas de secado 03Construcción de concha de cerámica
El árbol de modelos de cera se recubre con barbotina cerámica y material refractario, y después se seca. Las capas sucesivas forman la cáscara que contendrá el metal durante la colada.

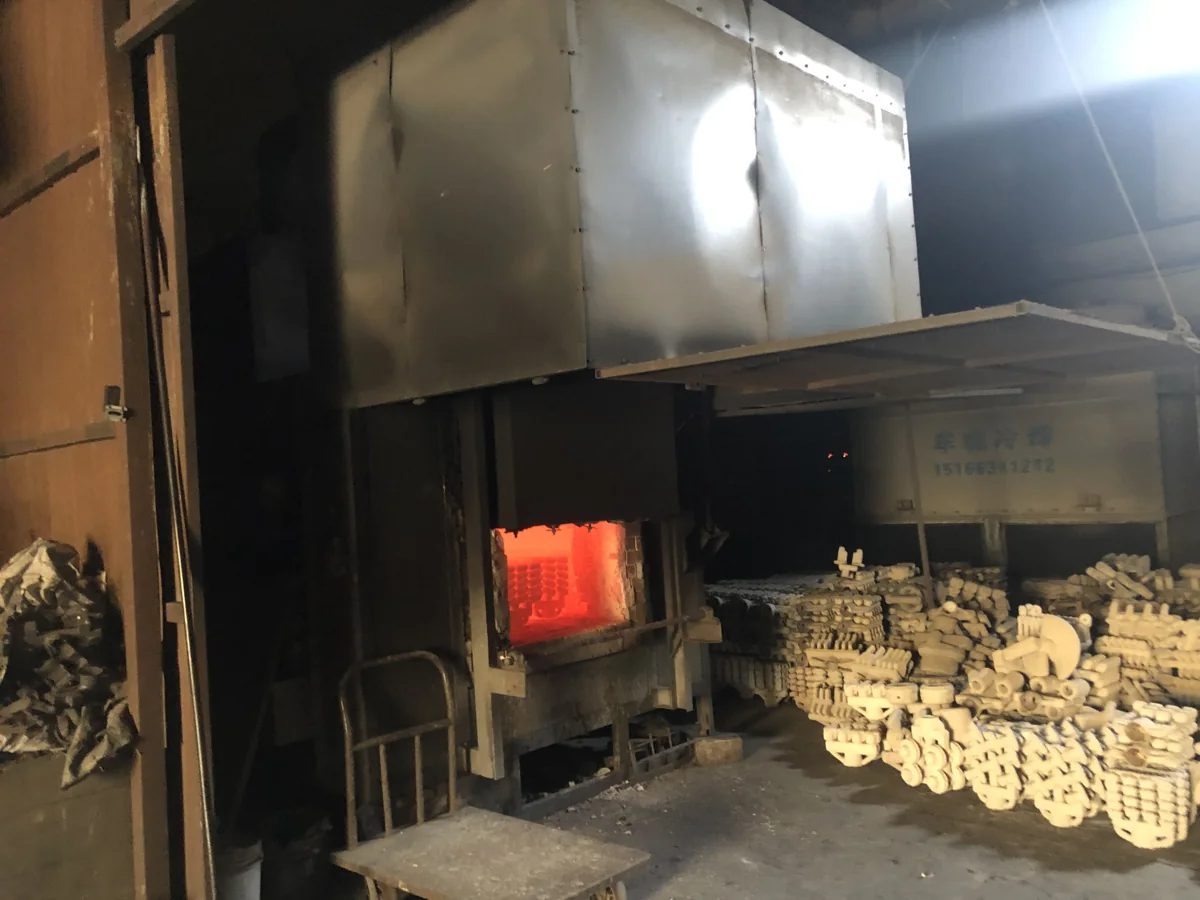

Fotografía del área de tiro; el vertido no está en la foto 04Desparafinado, cocción y vertido
Se retira la cera para dejar un molde hueco. El caparazón se cuece y se prepara para el metal fundido, que llena las cavidades y se deja solidificar.

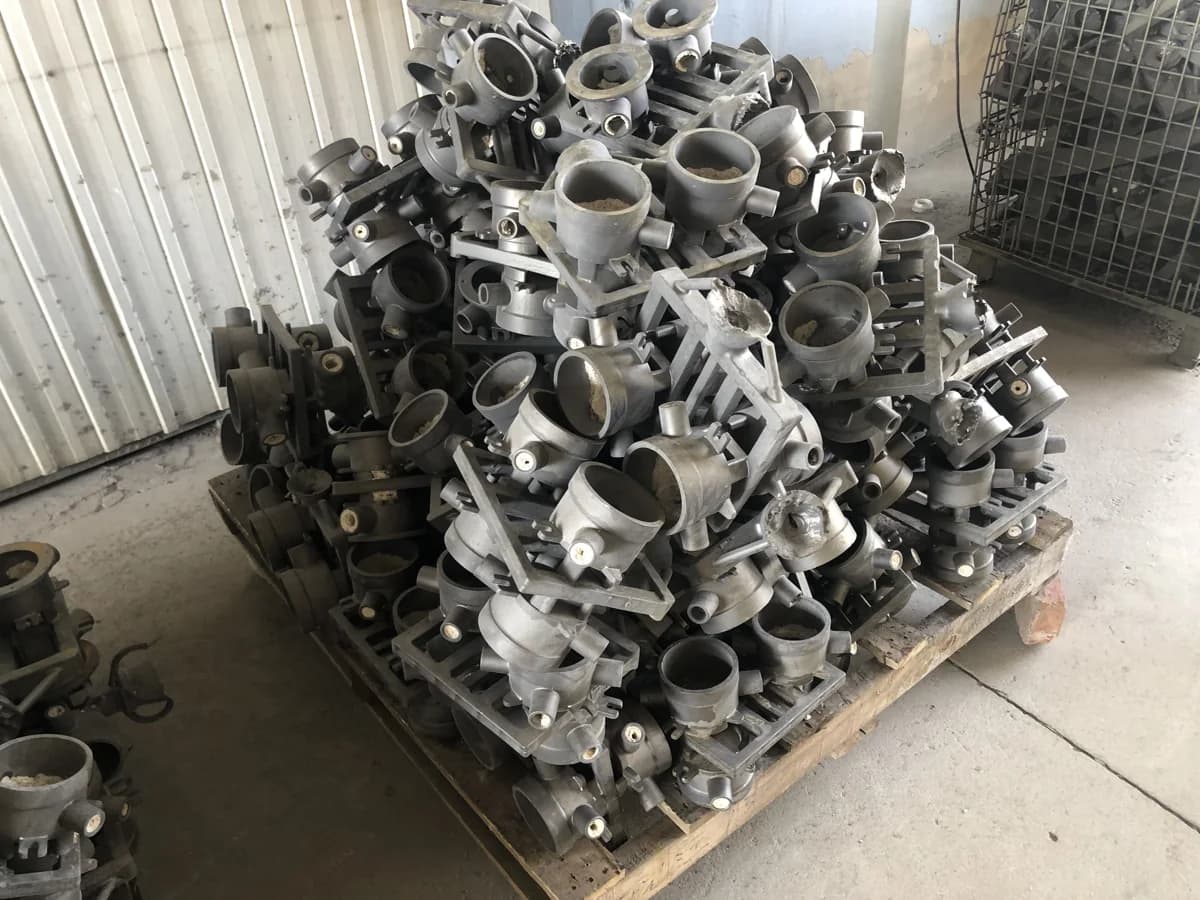

Grupos de fundición de metales antes de la separación. 05Eliminación y separación de conchas
Después de enfriar, se retira la cubierta cerámica. Las piezas fundidas individuales se separan del sistema de guías y se terminan las áreas restantes de la puerta.

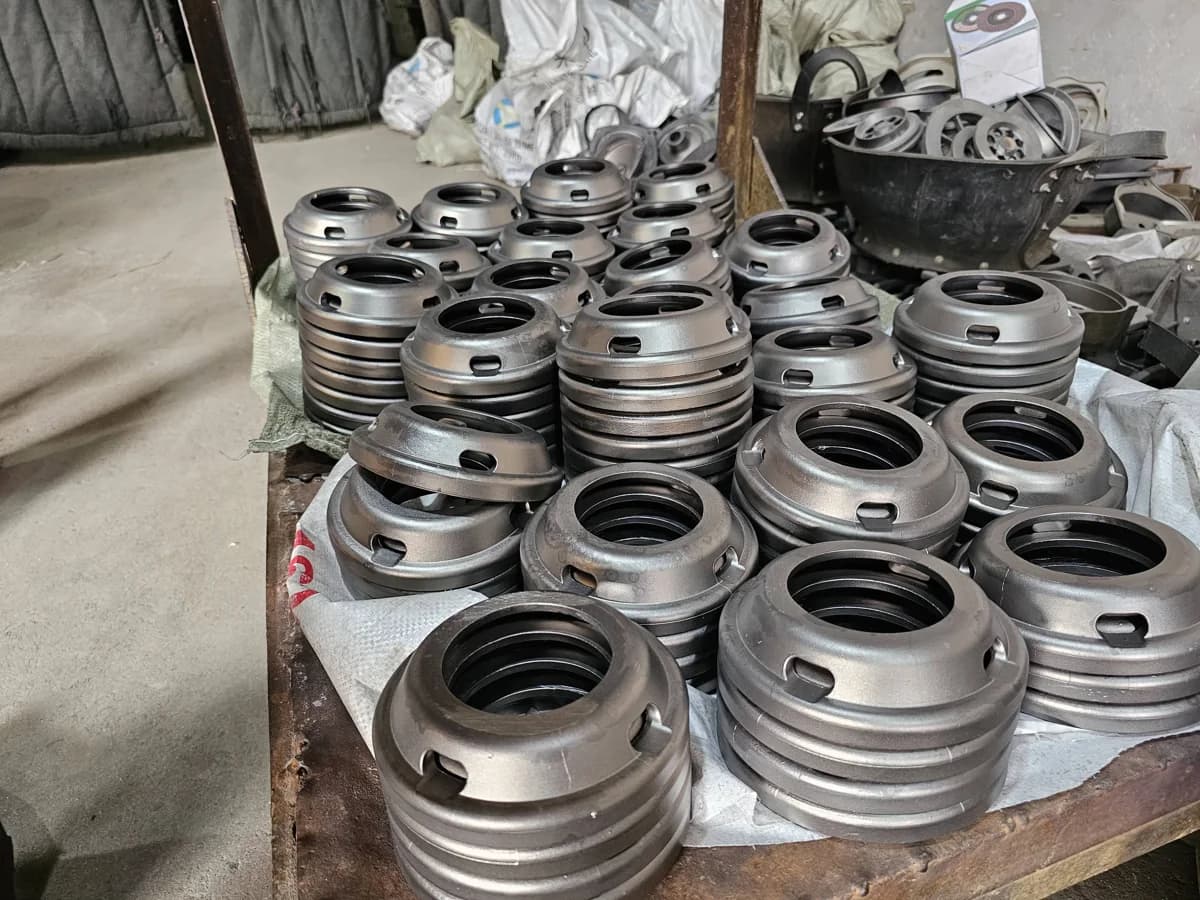

Componentes limpios; El mecanizado y la inspección no se muestran en la imagen. 06Mecanizado e inspección
Cuando se especifique, el torneado, fresado, taladrado o roscado completan las funciones seleccionadas. Las dimensiones y roscas internas aplicables se comparan con los requisitos de inspección acordados.
La secuencia explica el proceso general a la cera perdida. Para cada proyecto se acuerdan herramientas, detalles del proceso, operaciones adicionales y requisitos de aceptación.
Acordar los detalles que importan
El material, las características mecanizadas y la inspección deben revisarse juntos antes de realizar un pedido.
Acero inoxidable según sus especificaciones.
304, 316 y 316L están disponibles para proyectos de fundición. La designación formal de la pieza de fundición, el estándar y la documentación del material de respaldo se acuerdan para el pedido.
Revisar materiales de acero inoxidable →Mantenga las interfaces críticas enfocadas
Identifique puntos de referencia, superficies de contacto, orificios y roscas. Los márgenes de fundición, el acceso al mecanizado y la geometría terminada requerida se evalúan con respecto al dibujo.
Coordinar la fundición y el mecanizado CNC →Controles adaptados a las características
Los pies de rey permiten comprobar las dimensiones adecuadas para este método; los calibres tampón roscados permiten comprobar las roscas interiores correspondientes. Se puede proporcionar un informe de inspección de calidad de fábrica para el alcance acordado.
Vea nuestro enfoque de inspección →Incorpora tu dibujo a la conversación.
Comparta su dibujo 2D o modelo 3D y explique la función de la pieza, las características críticas y las necesidades de documentación. Se evalúan las tolerancias, la cantidad del pedido y el tiempo de entrega para su proyecto.
Preguntas antes de pedir presupuesto
¿Qué tolerancias, cantidades y plazos de entrega pueden ofrecer?
Estos son evaluados para cada dibujo y proyecto. Incluya sus dimensiones críticas, cantidad requerida y fecha objetivo para que podamos discutir la viabilidad y los términos de cotización.
¿Qué información de inspección puedo solicitar?
Los calibradores se utilizan para verificaciones dimensionales aplicables y calibres tampón roscados para roscas internas aplicables. Se puede proporcionar un informe de inspección de calidad de fábrica. Especifique las dimensiones y los requisitos del informe para revisarlos antes de realizar el pedido.
¿Puedo pedir fundición sin mecanizado CNC?
Sí. La fundición a la cera perdida y el mecanizado CNC son servicios independientes. La necesidad de mecanizado posterior se compara con su plano.
¿Tienes un papel en mente?
Comparta su dibujo y requisitos. Analicemos la ruta de fabricación.
