Betonhülsen mit rundem Fuß

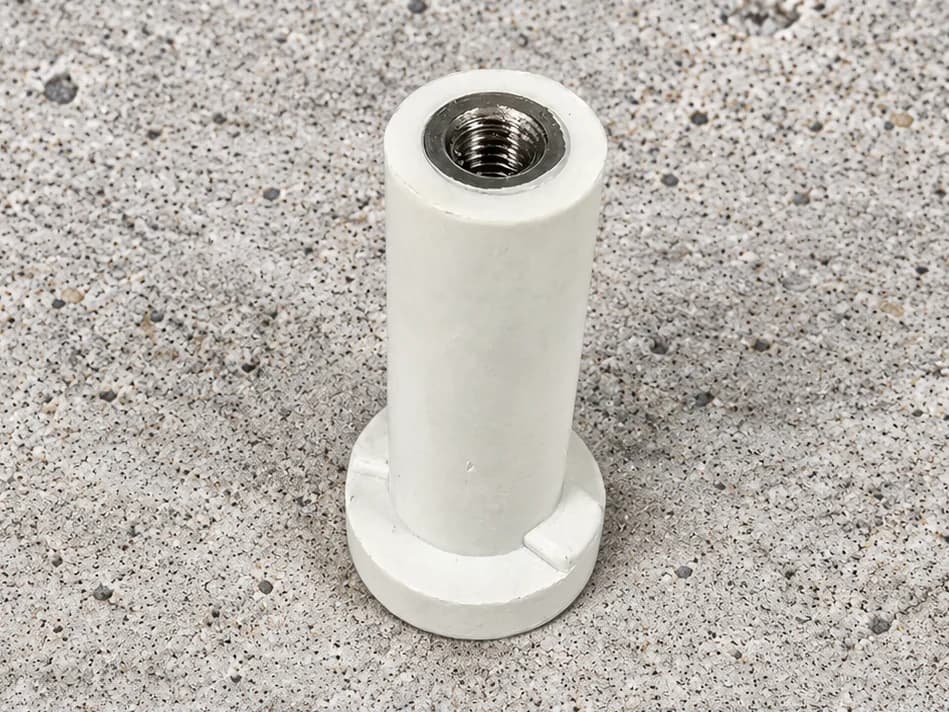

Rundfußform mit sichtbarem Innengewinde. Definieren Sie das Gewindesystem, die Körperproportionen und die Basisdetails, bevor Sie die endgültige Komponente auswählen.

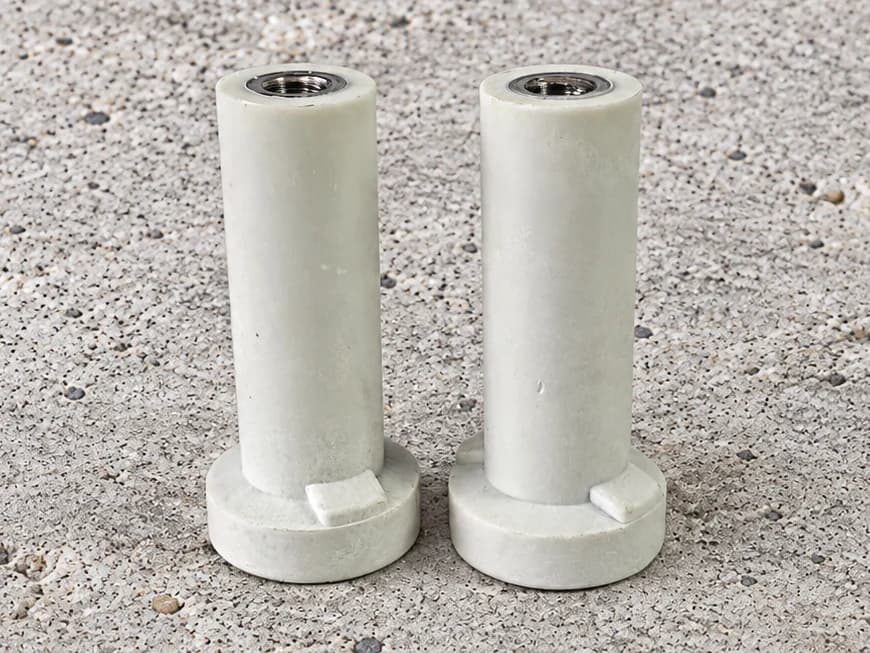

Zylindrische Einsatzform mit vergrößertem Rundfuß.
Gewindebezeichnung und nutzbarer Eingriff werden gesondert angegeben.
Die Konstruktion der Außenfläche oder der Abdeckung wird bestätigt, bevor eine endgültige Spezifikation herausgegeben wird.

Geben Sie eine Rundfußhülse an ↗

Teilen Sie Ihre Zeichnung, Materialspezifikation und Menge mit.

Definiert durch die Details.

Betonzwingen mit rundem Fuß kombinieren einen zylindrischen Körper mit Gewinde mit einer vergrößerten kreisförmigen Basis. Für eine definierte Verbindungsschnittstelle müssen das Gewindesystem und die Körper-zu-Fuß-Geometrie gemeinsam festgelegt werden. Dieser Produkteintrag konzentriert sich auf diese Schnittstellenanforderungen und den Umfang der Komponentenanfrage.

Machen Sie das Thread-System explizit

Eine Projektanfrage sollte die erforderliche Gewindebezeichnung, Steigung, Toleranz und effektive Eingriffslänge ermitteln. Wenn ein metrisches Gewinde erforderlich ist, geben Sie dessen vollständige Bezeichnung auf der Zeichnung an. Eine Gewindeöffnung auf einem Foto stellt weder den Standard noch die Kompatibilität mit dem vorgesehenen passenden Befestigungselement dar.

Geben Sie außerdem an, ob sich die Bestellung nur auf die Aderendhülse bezieht oder Positionierungs- und Gewindeschutzzubehör umfasst. Die Kompatibilität des Zubehörs muss anhand der tatsächlichen Komponente überprüft werden und darf nicht anhand einer ähnlich aussehenden Katalogabbildung des Lieferanten angenommen werden.

Beschreiben Sie den tatsächlichen Fuß und Körper

Der runde Fuß, die Schulter an der Basis und die örtlichen äußeren Merkmale sollten bemaßt werden. Für jede gewünschte Außenverkleidung oder Oberflächenbehandlung ist eine eigene Spezifikation und Fertigungsprüfung erforderlich. Das Erscheinungsbild der Oberfläche sollte vom erforderlichen Untergrundmaterial getrennt gehalten werden.

Wenn die Verbindungszeichnung eine Querbohrung erfordert, geben Sie deren Durchmesser und Position explizit an. Wenn eine bestimmte Umformmethode erforderlich ist, geben Sie dies in der Anfrage an. Eine Geometriebeschreibung allein stellt weder den Umformweg noch das Verhalten des Bauteils in der Betonverbindung fest.

Informationen für ein Angebot

Für das Projekt werden Toleranzen, Bestellmenge und Durchlaufzeit beurteilt.

Senden Sie Ihre Zeichnung →

Erforderliche Gewindenorm, Größe, Steigung, Toleranz und Eingriffslänge.
Körperdurchmesser und -länge, Fußdurchmesser und Fußdicke.
Materialspezifikation und alle erforderlichen Außenverkleidungs- oder Oberflächendetails.
Passende Komponenten- und Zubehöranforderungen, Mengen- und Abnahmedokumentation.

Fragen des Käufers

Hat jede abgebildete Aderendhülse ein metrisches Gewinde?

Die Fotos stellen nicht den Gewindestandard dar. Geben Sie die erforderliche Bezeichnung zur Überprüfung an; Die endgültige Komponentenspezifikation muss sie explizit identifizieren.

Ist die weiße Außenseite eine Schutzschicht?

Sein Bau wurde nicht bestätigt. Geben Sie eine Beschichtung oder Hülle nicht allein aufgrund der Farbe an; Geben Sie die erforderlichen Material- oder Verarbeitungsdetails an.

Hat diese Version ein Querloch?

Auf den gelieferten Produktbildern ist kein Querloch zu erkennen. Falls erforderlich, zeigen Sie dessen Position und Abmessungen zur Überprüfung in der Zeichnung an.
