Befestigungshülsen mit Querstift

Befestigungseinsätze mit Innengewinde und beidseitig vorstehendem Querstift. Definieren Sie die Pin-Position, den Vorsprung und die Verbindungsanforderungen durch Zeichnung.

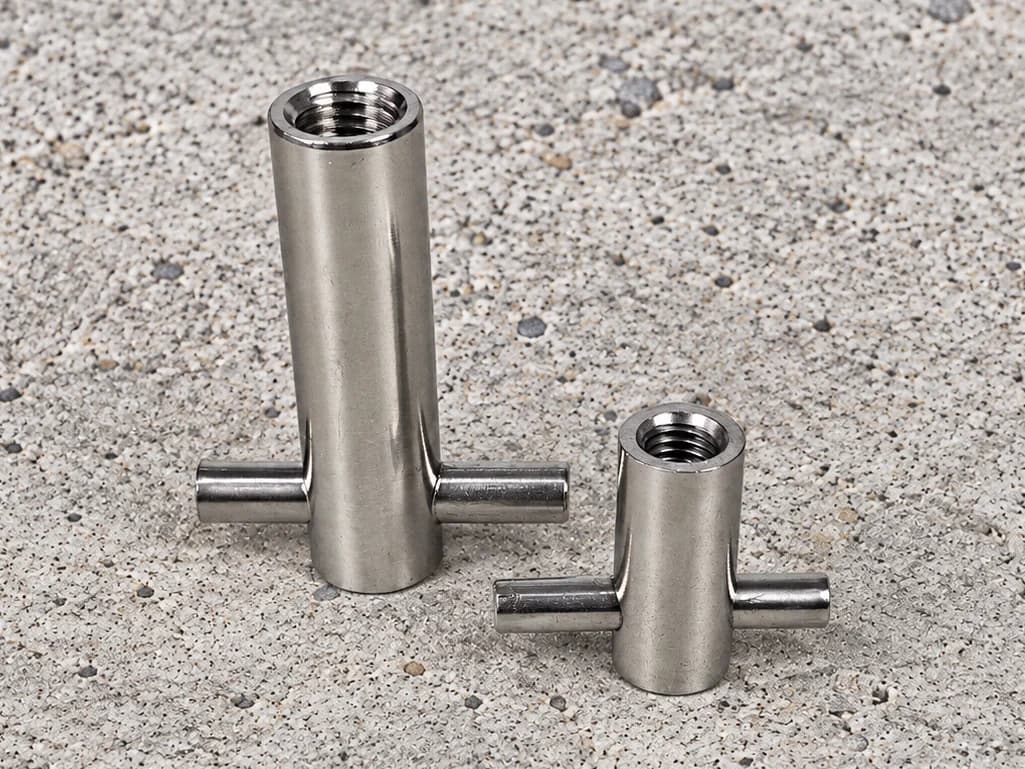

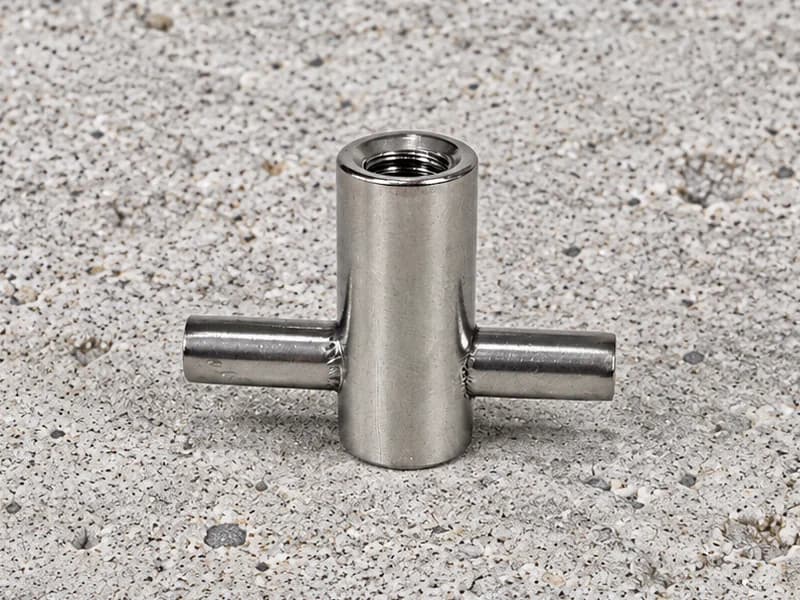

Der Querstift erstreckt sich sichtbar von beiden Seiten des Buchsenkörpers.
Pin-Position und -Vorsprung sind unterschiedliche Kaufmaße.
Körper- und Stiftmaterialien sowie die Haltemethode werden unabhängig voneinander spezifiziert.

Fordern Sie ein Angebot für Cross-Pin-Einsätze an ↗

Teilen Sie Ihre Zeichnung, Materialspezifikation und Menge mit.

Definiert durch die Details.

Kreuzstift-Befestigungseinsätze kombinieren einen zylindrischen Gewindekörper mit einem Querstift am unteren Ende. Der hervorstehende Stift unterscheidet diese Form von Aderendhülsen mit Fuß und von Buchsen mit leerem Querloch. Definieren Sie gemeinsam die Körperproportionen und die Pin-Anordnung, um das für Ihr Projekt benötigte Bauteil festzulegen.

Geben Sie den Pin als Teil der Komponente an

In der Zeichnung sollten der Stiftdurchmesser, die Gesamtlänge, der Vorsprung auf jeder Seite und die Position relativ zum Buchsenende angegeben sein. Wenn die Stiftzentrierung oder -ausrichtung wichtig ist, geben Sie den entsprechenden Bezugspunkt und die Akzeptanztoleranz an.

Definieren Sie, wie der Stift gehalten oder mit dem Körper verbunden wird und welche Prüfnachweise erforderlich sind. Ein Foto gibt keinen Aufschluss über die Qualität der Schweißnaht, eine Presspassung oder den inneren Aufbau des Gehäuses. Ebenso ist ein Querstift kein Beweis dafür, dass ein Einsatz für eine bestimmte Belastung oder Installation zugelassen ist.

Eine definierte Komponente zur Fixierung von Projekten

Geben Sie für eine Anfrage zum Befestigungseinsatz die Details zum passenden Gewinde und die Anordnung der umgebenden Komponenten an. Identifizieren Sie die beabsichtigte Aufgabe und die erforderlichen Projektdokumente, damit sich die Fertigungsprüfung auf eine definierte Verbindungskomponente bezieht.

Geben Sie das Material für Körper und Stift sowie die Akzeptanzanforderungen für deren Verbindung an. Jede erforderliche Leistungsvalidierung ist ein separater Teil des Projektumfangs. In dieser Komponentenbeschreibung ist keine Tragfähigkeit angegeben.

Informationen für ein Angebot

Für das Projekt werden Toleranzen, Bestellmenge und Durchlaufzeit beurteilt.

Senden Sie Ihre Zeichnung →

Spezifikation für Körperdurchmesser, Länge und Innengewinde.
Stiftdurchmesser, Länge, Position und Vorsprung auf jeder Seite.
Gehäuse- und Stiftmaterialien, Halte- oder Verbindungsanforderungen und Prüfumfang.
Festlegen von Anforderungen an Details, passende Teile, Mengen und Projektdokumentation.

Fragen des Käufers

Wie unterscheidet sich ein Kreuzstifteinsatz von einer Kreuzlochbuchse?

Der abgebildete Einsatz umfasst einen Stift, der durch den Körper ragt. Eine Kreuzlochmuffe hat eine Öffnung für eine separat spezifizierte Stange; Die mitgelieferten Komponenten und deren Anforderungen sind unterschiedlich.

Ersetzt der Stift die Projektbewehrung?

Durch diese Beschreibung wird kein Ersatz geschaffen. Die Befestigungsanordnung und etwaige Verstärkungsanforderungen müssen dem genehmigten Projektentwurf entsprechen.

Ist eine Hebebewertung enthalten?

Es wird keine Tragfähigkeit angegeben. Für jede Hebeanwendung wäre eine separat definierte und validierte Komponenten- und Baugruppenspezifikation erforderlich.
