T-Schrauben mit quadratischem Kopf

Befestigungselemente mit Außengewinde und quadratischem, flachem Kopf. Definieren Sie die Kopffläche, das Gewinde und die Schaftabmessungen entsprechend der angegebenen Gegenbaugruppe.

Flacher, quadratischer Kopf unter einem Schaft mit Außengewinde.
Schnittstelle mit Außengewinde anstelle einer eingebetteten Buchse mit Innengewinde.
Kopfpassung, Schaftproportionen und passende Hardware-Anforderungen werden anhand der Zeichnung definiert.

Senden Sie eine Zeichnung einer Vierkantschraube ↗

Teilen Sie Ihre Zeichnung, Materialspezifikation und Menge mit.

Definiert durch die Details.

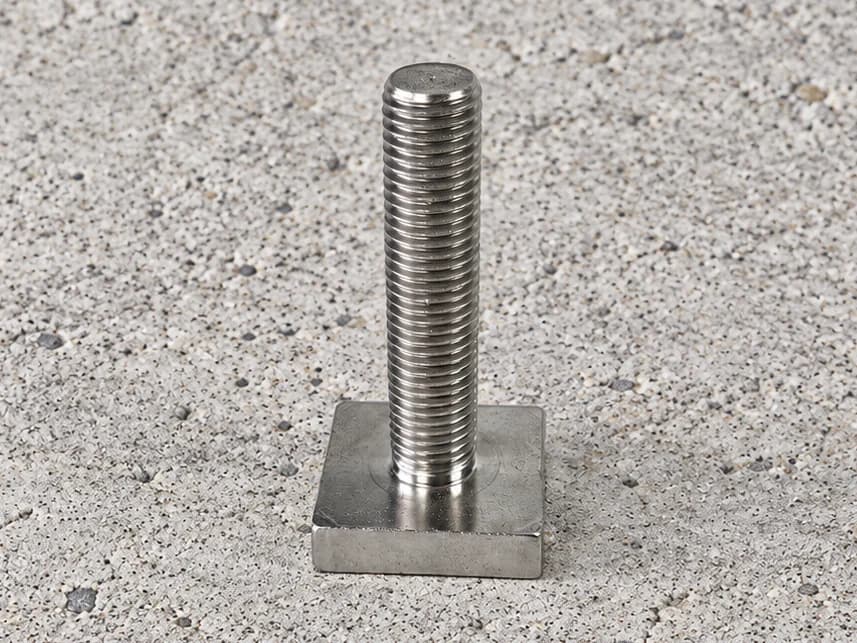

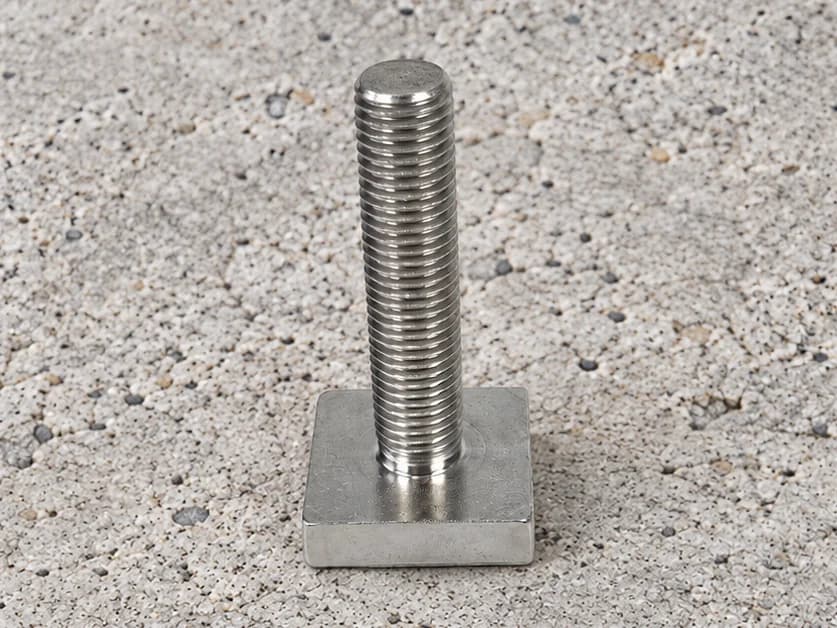

T-Bolzen mit Vierkantkopf sind Befestigungselemente mit Außengewinde und flachem Vierkantkopf. Im Gegensatz zu den Innengewindeeinsätzen derselben Hardware-Kategorie verfügt das abgebildete Teil über einen Außengewindeschaft für den Eingriff mit einer separat spezifizierten Gegenkomponente.

Kopfabmessungen und Schaftabmessungen

Die Länge, Breite und Dicke des Vierkantkopfes müssen zusammen mit dem Schaftdurchmesser, der Gesamtlänge und der Gewindelänge definiert werden. Der Übergang vom Kopf zum Schaft und der Abschnitt ohne Gewinde unterhalb des Kopfes sollten ebenfalls angezeigt werden, wenn sie Auswirkungen auf die beabsichtigte Montage haben.

Wenn der Kopf in einen Schlitz, eine Aussparung oder einen Kanal eingreifen soll, geben Sie die passende Geometrie sowie die erforderliche Ausrichtung oder den erforderlichen Abstand an. Der quadratische Grundriss allein stellt keine Kompatibilität mit einem Kanalsystem oder einer bestimmten Schlitzbreite her. Die endgültige Passform hängt von der vereinbarten Zeichnung ab.

Eine externe Thread-Komponente mit eigener Spezifikation

Verwenden Sie die vollständige Gewindebezeichnung, Steigung und Toleranzklasse, um die männliche Schnittstelle zu identifizieren. Alle Muttern, Unterlegscheiben, Einsätze oder andere passende Komponenten müssen zusammen mit dem Lieferumfang separat definiert werden.

Die Fotos geben keinen Aufschluss über die Festigkeitsklasse des Befestigungselements, die einteilige Bauweise oder das Nennanzugsdrehmoment. Geben Sie in der Anfrage das benötigte Material, die mechanische Dokumentation und die Kopfkonstruktion an. Im Rahmen der Abnahmeplanung können dann kritische Kopf- und Schaftabmessungen sowie entsprechende Gewindeprüfungen vereinbart werden.

Informationen für ein Angebot

Für das Projekt werden Toleranzen, Bestellmenge und Durchlaufzeit beurteilt.

Senden Sie Ihre Zeichnung →

Länge, Breite, Dicke und erforderliche Eckengeometrie des quadratischen Kopfes.
Schaftdurchmesser, Gewindelänge, Länge ohne Gewinde und Gesamtlänge.
Außengewindebezeichnung, Toleranzklasse und Gegenstückzeichnung.
Material, Anforderungen an die Kopfkonstruktion, mechanische Dokumentation, Menge und Prüfumfang.

Fragen des Käufers

Passt dies in jede T-Nut oder jeden eingegossenen Kanal?

Es wird keine universelle Passform angegeben. Stellen Sie für einen Komponentenvergleich die Kanal- oder Schlitzzeichnung einschließlich Kopfabständen und Eingriffsanforderungen zur Verfügung.

Wird mit der Schraube eine Mutter oder Unterlegscheibe geliefert?

Geben Sie in der Anfrage die gewünschte Baugruppe an. Das Produktbild zeigt die Schraubenform und definiert kein Muttern- oder Unterlegscheibenpaket.

Kann man anhand des Bildes die Festigkeitsklasse erkennen?

Nein. Erforderliche mechanische Eigenschaften und Belege müssen gesondert angegeben und bestätigt werden; Ein Foto kann keine Festigkeitsklasse belegen.
