六角脚付きインサート
六角脚が付いた雌ねじ付きフェルール。コンクリート接続プロジェクトの本体の長さ、ねじのかみ合い、ベースの形状を定義します。
- 独立した平らなプレートではなく、六角形の脚のプロファイル。
- 本体の反対側の端に雌ネジが開いています。
- 図面で指定されたボディのプロポーションとテクスチャ付きセクション。
図面、材料仕様、数量をご提示ください。
詳細によって定義されます。
六角脚フェラルは、雌ネジが切られた円筒形本体と、埋め込み端の多角形脚を組み合わせています。この構成は、丸脚インサート、プレートベースソケット、および横ピンを備えたインサートに代わる明確な代替手段を提供します。スレッドは接続インターフェイスのままです。脚部とボディは完全なインサート ジオメトリの一部として指定する必要があります。

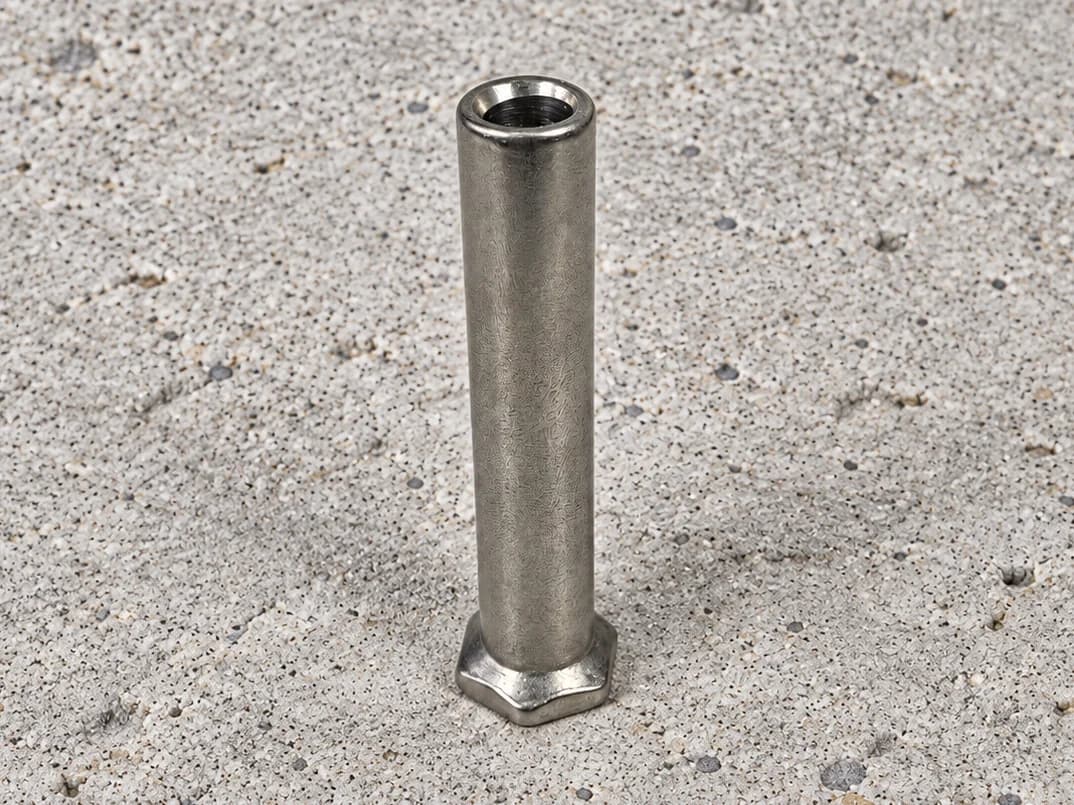

六角脚とネジ付き本体

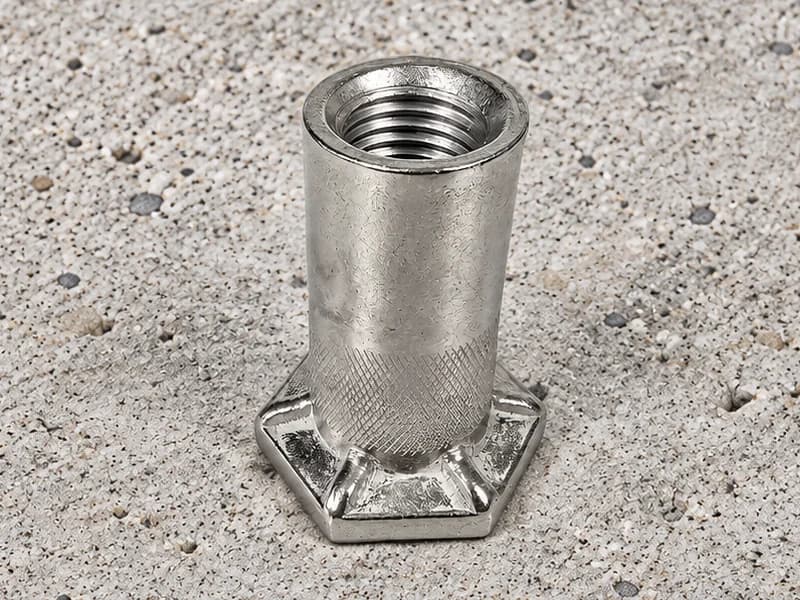

図示の例には、六角形のベース、円筒形のシャンク、および雌ねじ開口部が含まれています。一部の例では、足付近のテクスチャーのあるセクションも示されています。このテクスチャが必要な描画の一部であるかどうかを、その位置と範囲とともに指定します。写真の外観は製造仕様を確立するものではありません。
足の幅、足の厚さ、胴体の直径、全長を一緒に定義する必要があります。ベースが大きく見えても定格荷重が高いという証拠にはなりませんし、目に見える交差穴のないインサートは補強を省略できることを証明するものではありません。
具体的な接続要件を定義する
プレキャスト接続を購入する場合は、目的の固定配置と嵌合ファスナーの仕様を提供してください。プロジェクト設計では、コンクリート部品内でインサートがどのように使用されるかを確立する必要があります。製造レビューでは、接続設計や製品固有の性能検証を置き換えるのではなく、合意された部品の図面が対象となります。
- めねじの呼び、ピッチ、公差、使用可能なかみ合い長さ。
- 胴体の直径、全長、足の幅、足の厚さ。
- 必要なステンレス鋼グレード、材料証明書類、および表面状態。
- 接続図、検査条件、数量、納期。
購入者の質問
六角脚ということは補強が必要ないということですか？
製品の形状からそのような結論を下すことはできません。指定されたインサートとコンクリート接続については、補強および設置の要件を確立する必要があります。
すべてのフェルールにテクスチャード加工されたセクションが含まれていますか?
提供された画像には、テクスチャ付きのボディ 形状とより滑らかなボディ 形状の両方が示されています。見積書が定義されたバージョンを参照するように、必要な表面ジオメトリを図面に記載します。
ステンレス鋼バージョンについて議論できますか?
ステンレス鋼の見積りの場合は、304、316、または 316L と必要な材料証明書類を指定してください。最終的な部品仕様は、図面レビュー後に合意されます。
心当たりのある部分はありますか？
図面と要件をご提示ください。製造ルートについてお話しましょう。
