Transportanker mit Flachplatte

Gewindemuffenteile mit quadratischer, flacher Grundplatte. Geben Sie die Plattenabmessungen, die Sockelhöhe und die Anschlussdetails für die Projektprüfung an.

Quadratische flache Platte unterhalb der Gewindebuchse.
Die Plattengrundfläche wird unabhängig von den Sockelabmessungen angegeben.
Die in der Montagezeichnung definierten Verbindungs- und Abnahmeanforderungen zwischen Buchse und Platte.

Besprechen Sie die Zeichnung eines Flachplattenankers ↗

Teilen Sie Ihre Zeichnung, Materialspezifikation und Menge mit.

Definiert durch die Details.

Flache Transportankerkomponenten kombinieren eine Gewindebuchse mit einer quadratischen Grundplatte. Die abgebildete Form ist an der geraden Platte unter der Fassung zu erkennen und nicht an der kreisförmigen Platte, die bei einer runden Fassung verwendet wird. Es wird für die zeichnungsbasierte Bauteilbeschaffung vorgestellt; Die Eignung zum Heben hängt von der genehmigten Baugruppe und der zugehörigen Projektdokumentation ab.

Geben Sie die Platte und den Sockel als eine Baugruppe an

Plattenlänge, -breite und -stärke sind neben Sockelhöhe, Körperdurchmesser und dem Innengewinde wichtige Kaufmaße. Die Zeichnung sollte die Position der Fassung relativ zu den Plattenkanten angeben und alle erforderlichen Rechtwinkligkeits- oder Positionstoleranzen definieren.

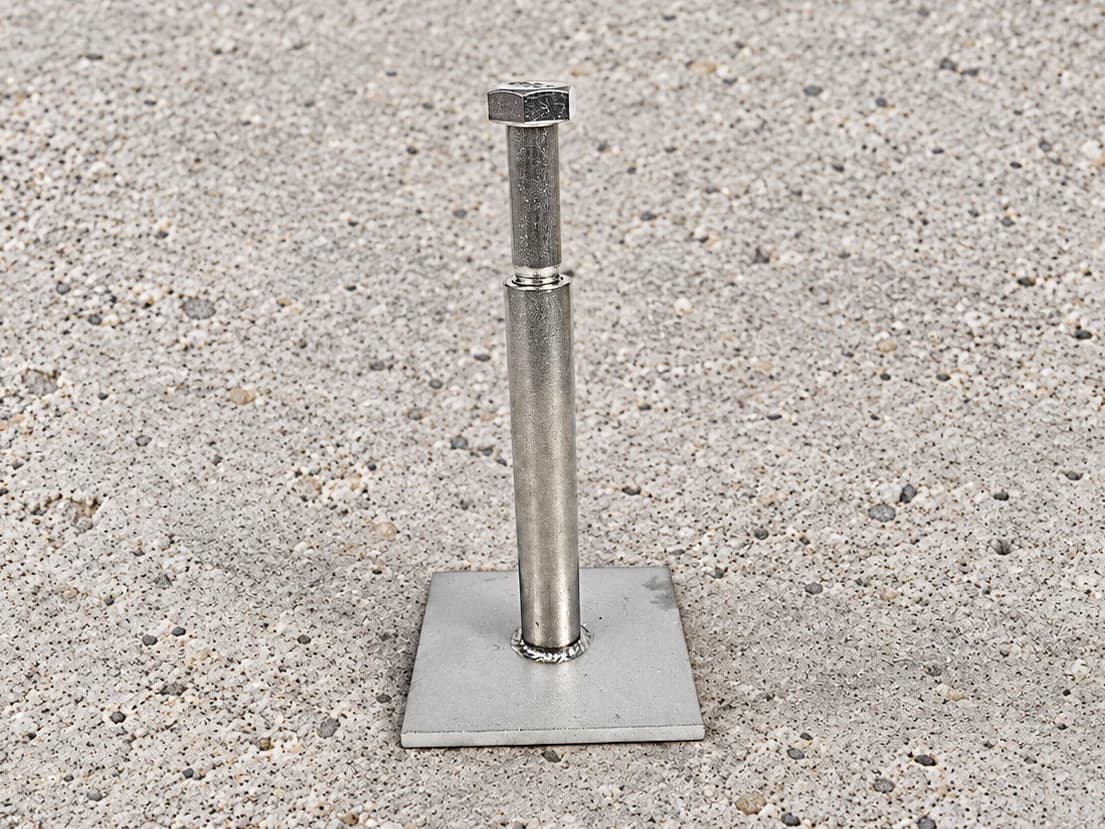

Die Bilder zeigen eine Verbindung um die Schnittstelle zwischen Sockel und Platte. Geben Sie die erforderliche Verbindungskonstruktion und die Abnahmekriterien an, anstatt anhand des Fotos einen bestimmten Schweißprozess, eine bestimmte Schweißqualifikation oder eine bestimmte Prüfmethode anzunehmen. Geben Sie an, ob die Bestellung nur die Sockel- und Plattenbaugruppe oder zusätzliche Hardware umfasst.

Eine von runden Plattensteckdosen getrennte Geometrie

Die quadratische Plattenfläche ist der entscheidende Unterschied zur runden Plattenversion. In den Beschaffungsdokumenten sollte dieser Platzbedarf explizit beschrieben werden, damit eine Rundfußhülse oder eine runde Plattenfassung nicht allein aufgrund der Gewindegröße ersetzt wird.

Die Referenzterminologie für Transportanker stellt keine Kapazität für die abgebildete Komponente dar. Die Hebeanordnung, die konkreten Bedingungen, die Bewehrung und die passende Hebevorrichtung müssen vor der Verwendung projektspezifisch bestätigt werden.

Informationen für ein Angebot

Für das Projekt werden Toleranzen, Bestellmenge und Durchlaufzeit beurteilt.

Senden Sie Ihre Zeichnung →

Plattenlänge, -breite, -dicke und Sockelposition.
Sockelhöhe, Körperdurchmesser, Gewindeform und Eingriffslänge.
Verbindungsdetails und die für diese Verbindung erforderliche Prüfung oder Dokumentation.
Benötigtes Material für jede Komponente, geplante Montage, Menge und Lieferanforderungen.

Fragen des Käufers

Ist die Schraube im Bild enthalten?

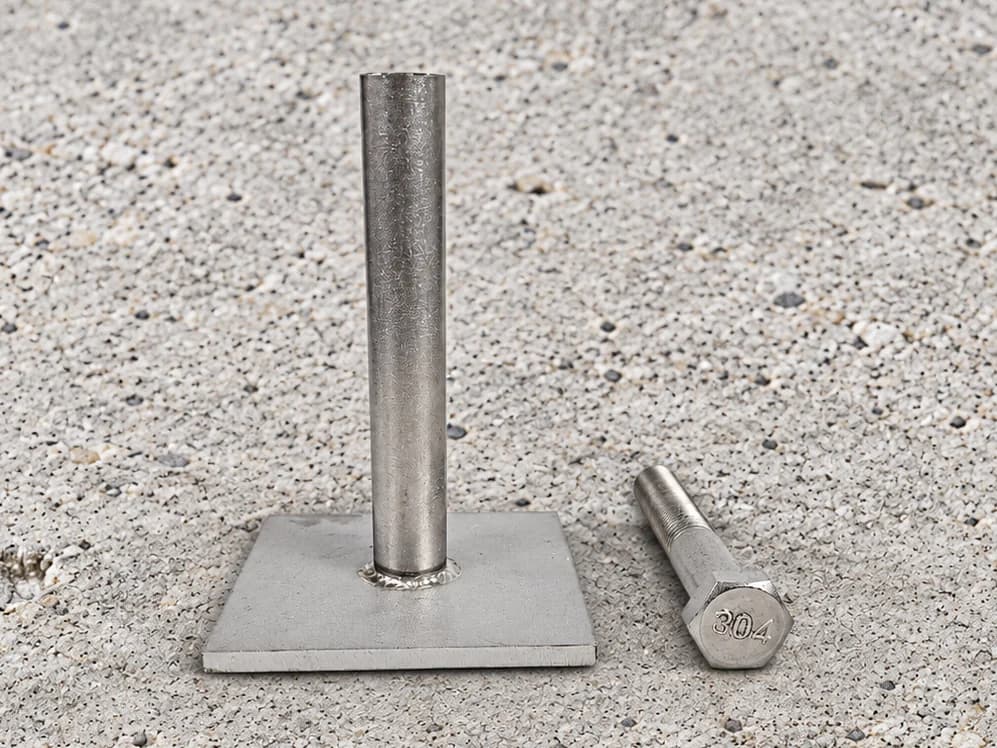

Die Fotos zeigen einen Bolzen neben oder in der Buchse eingesetzt. Geben Sie an, ob eine passende Schraube Teil der angeforderten Lieferung ist; Sein Vorhandensein in einem Bild definiert nicht den Auftragsumfang.

Ist das dasselbe wie ein Hebesockel mit runder Platte?

Beide verfügen über eine Fassung und eine Platte, der hier abgebildete Sockel ist jedoch quadratisch. Die Plattengeometrie und die vollständige Baugruppenspezifikation sollten für jeden Ersatz maßgebend sein.

Welche Tragfähigkeit kann angegeben werden?

Für diese Komponente ist keine Standardtragfähigkeit angegeben. Bereitstellung der erforderlichen Entwurfs- und Validierungsdokumente zur Überprüfung; Ein Fertigungsangebot allein ist keine Aufhebungsgenehmigung.
