Casquillos de elevación con placa redonda

Vasos con rosca interior y base de placa circular. Defina el diámetro de la placa, la posición del casquillo y los detalles de la rosca para una consulta basada en dibujos.

Placa circular plana que se extiende alrededor de un casquillo cilíndrico.
El diámetro exterior de la placa y la posición del encaje son requisitos de dibujo separados.
La inclusión de pernos y la unión casquillo-placa están acordadas en el volumen de suministro.

Solicite una revisión del encaje de placa redonda ↗

Comparta su dibujo, especificación de material y cantidad.

Definido por los detalles.

Los componentes del casquillo de elevación de placa redonda cuentan con un casquillo cilíndrico sobre una placa base circular. Su característica de identificación es la huella circular plana y separada alrededor del casquillo. Esto distingue el conjunto ilustrado de los anclajes de placa cuadrada y de los casquillos con un pie de forma compacta.

Geometría de placa circular en el centro del dibujo.

Especifique el diámetro exterior y el espesor de la placa, la posición requerida del casquillo y cualquier requisito de borde o planitud relevante para el ensamblaje. El dibujo del casquillo debe definir la altura total, el diámetro interior y los detalles de la rosca interna. Si se requiere un posicionamiento concéntrico, proporcione un dato y una tolerancia explícitos en lugar de confiar en la apariencia de una fotografía centrada.

Se puede seleccionar una placa circular en un dibujo de proyecto debido al espacio disponible para los componentes. Esta es una elección de geometría, no evidencia de que el componente tenga un menor requisito de empotramiento, una mayor capacidad o un detalle de instalación intercambiable en comparación con un diseño de placa cuadrada.

Confirmar el límite de la asamblea

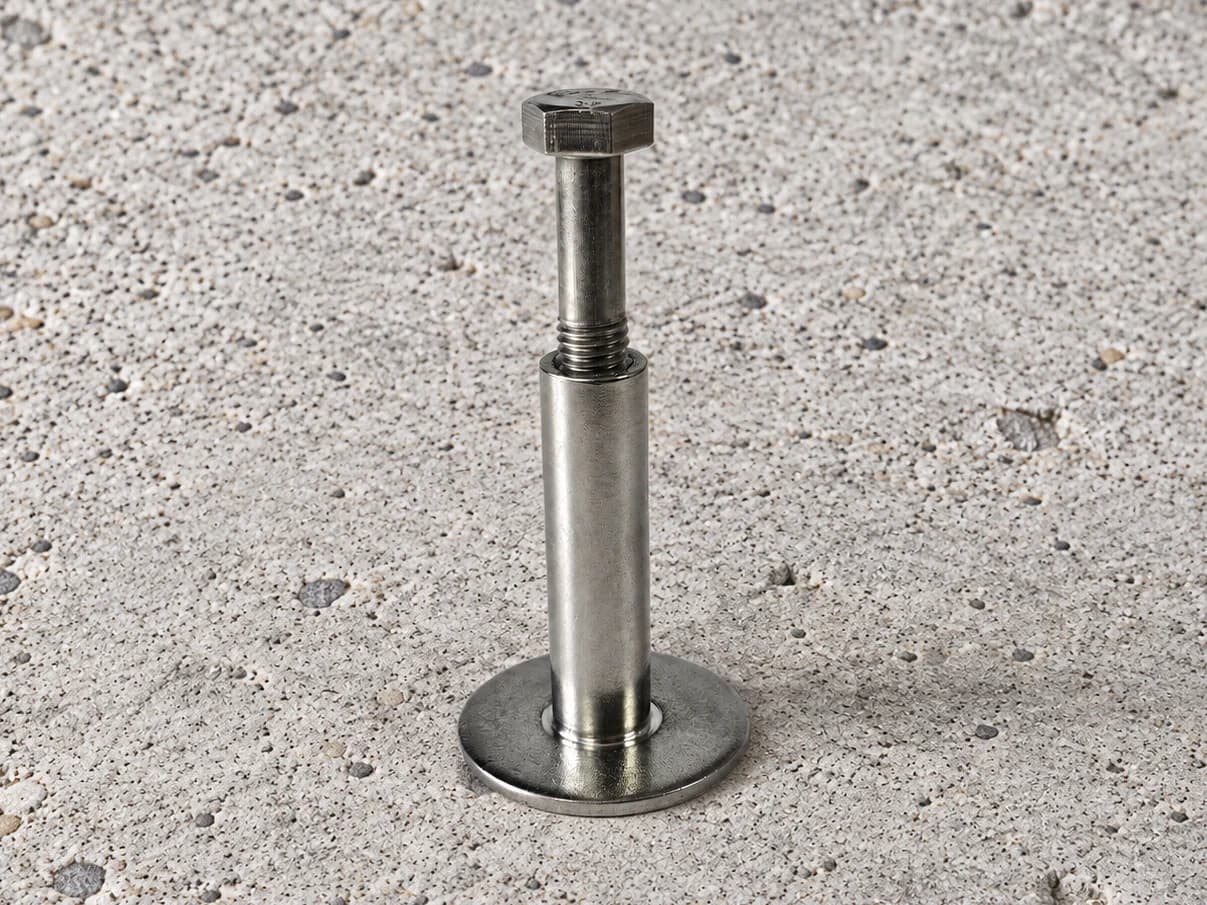

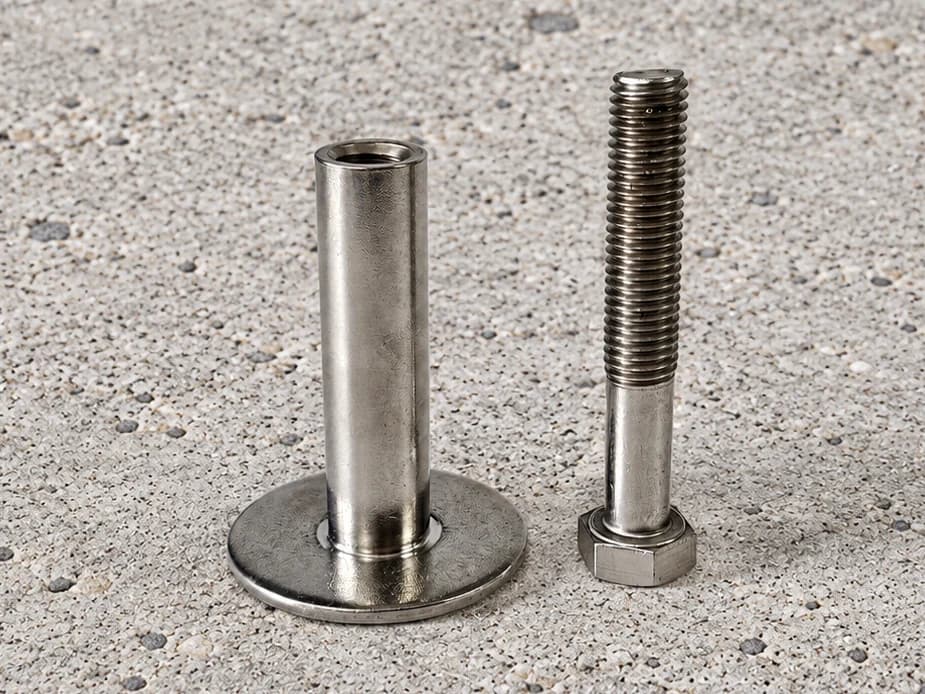

Las imágenes suministradas incluyen tanto un casquillo abierto como un perno encajado en el casquillo. Aclare qué componentes se suministrarán, cómo se unen la placa y el casquillo y si el elemento de fijación correspondiente es un artículo de adquisición independiente.

Para proyectos relacionados con elevación, proporcione el plano de componente aprobado y el alcance de verificación requerido. Las condiciones del hormigón, el refuerzo, la compatibilidad de las roscas y la disposición completa de elevación deben abordarse en los documentos del proyecto; La descripción de este producto no asigna ninguna clasificación de elevación.

Información para una cotización

Se evalúan las tolerancias, la cantidad del pedido y el plazo de entrega para el proyecto.

Envía tu dibujo →

Requisitos de diámetro exterior, espesor y borde de la placa circular.
Altura del casquillo, tolerancia de posición y disposición de referencia.
Forma de la rosca interna, paso, profundidad útil y detalles de los componentes acoplados.
Material del casquillo y placa, requisitos de unión, cantidad y alcance de la inspección.

Preguntas del comprador

¿En qué se diferencia de una férula de pie redondo?

El producto ilustrado tiene una placa circular plana distinta debajo del casquillo. Un pie con brida compacto tiene una geometría diferente y no debe tratarse como el mismo componente sin un dibujo comparativo.

¿Se pueden personalizar las dimensiones de la placa circular?

Envíe el diámetro, espesor y posición del casquillo requeridos para la revisión de fabricación. La aceptación y los límites dimensionales se evalúan para el dibujo real.

¿Puede reemplazar un anclaje de placa cuadrada?

No sólo en el tamaño del hilo. La sustitución requiere revisión de la geometría completa, detalles de unión y requisitos de diseño del proyecto.
